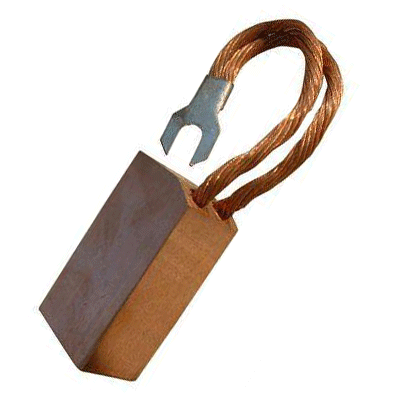

电机碳刷

编辑:西安电机厂网络部  来源:西安泰富西玛电机技术部  发布时间:2018-08-18
产品摘要:西安泰富西玛电机原装碳刷润滑性好、摩擦系数低、换向性能好,主要适用于大型汽轮发电机的集电环、励磁机、水轮发电机的集电环、换向正常的直流电机。
电机碳刷_西安泰富西玛电机|西安电机厂

      西安泰富西玛电机原装碳刷润滑性好、摩擦系数低、换向性能好,主要适用于大型汽轮发电机的集电环、励磁机、水轮发电机的集电环、换向正常的直流电机。


电机碳刷概述

      碳刷是电动机或发电机或其他旋转机械的固定部分和转动部分之间传递能量或信号的装置,它一般是纯碳加凝固剂制成,外型一般是方块,卡在金属支架上,里面有弹簧把它紧压在转轴上,比如石油钻井完成后,需要进行检测,就要从井筒放仪器下去,就是通过碳刷将信号从旋转部分(外包钢丝的电缆滚筒)送到地面仪器的。碳刷的样子有点像擦铅笔的橡皮条那样,顶上有导线引出。体积有大有小。碳刷作为一种滑动接触件,在许多电气设备中得到广泛的应用。产品材质主要有电化石墨,浸脂石墨,金属(含铜,银)石墨。

碳刷功能
      有刷电机里面顶在换向器表面,电机转动的时候,将电能通过换相器输送给线圈,由于其主要成分是碳,称为碳刷,它是易磨损的。应定期维护更换,并清理积碳。

碳刷分类

      碳刷有树脂类,电化类,和有色金属类,它们因材料和工艺不同而使用在不同的电机上。


如何选用性能良好的碳刷?
      1、在换向器或集电环表面能较快形成一层均匀、适度和稳定的氧化薄膜。
      2、碳刷的使用寿命长,并不磨损换向器或集电环。
      3、碳刷具有良好的换向和集流性能,使火花抑制在允许的范围内,并且能量损耗小。
      4、碳刷运行时,不过热,噪音小,装配可靠,不破损。

碳刷安装
      1、碳刷装入刷握内要保证能够上下自由移动,碳刷与刷握内壁的间隙在0.1-0.3毫米之间,以避免碳刷和刷握之中因间隙过大产生摆动。刷握下边缘距整流子表面的距离应该保持在2毫米左右。
      2、在同一台电机上,原则上应该使用同一种型号的碳刷,但对于个别换向特别困难的大中型电机,可采用双子碳刷,其滑入边采用润滑性能好,滑出边采用抑止火花能力强的碳刷,从而使碳刷的运行得到改善。
      3、施于同一台电机各碳刷的单位压力应力求均匀,以免电流分配不均,导致个别碳刷产生过热和火花。碳刷的单位压力应按“碳刷技术性能表”来选择,对于转速较高的电机或在振动条件下工作的电机,应适当提高单位压力,一保证正常工作。打个比方:牵引机电机的碳刷单位压力为0.4-0.6kgf/cm2。

碳刷检测
      1、从直观来看,电刷应当倒角得体、规格适当、结构规范、导线的截面和长度符合要求,没有松动、脱落、破损、掉边、掉角、卡箍等现象。
      2、从使用来看,电刷使用性能良好的标志主要有以下几种情况:
            (1)使用寿命长并不磨损换向器或集电环。
            (2)具有良好的换向和集流性能,使火花抑制在允许的范围内,并且能量损耗小。
            (3)电刷运行时,不过热,噪音小,不破损。
            (4)运行过程中,能够在换向器或集电环表面较快地形成一层均匀、适度和稳定的氧化薄膜。
      3、通过仪器对电刷进行检测。从技术层面看,电刷应当符合国家部颁标准。通过仪器可对电刷按照《电刷技术性能表》所要求的性能进行检测。如电刷的电阻率、洛氏硬度、体积密度、电流密度、接触电压降、摩擦系数、50小时磨损、允许圆周速度、单位压力,甚至金属含量的大小等等。
      4、在同一电机上,应选择使用同一型号、同一制造厂的电刷。由于不同制造厂生产的电刷性能差别很大,甚至同一制造厂在不同时间生产的电刷性能也有所差别。因而,针对同一电机来说,应尽量选择同一型号同一制造厂,最好是同一时间生产的电刷,以防止由于电刷性能上的差异造成并联电刷电流分布的不平衡,影响电机的正常运行。
      5、对于个别换向特别困难的大中型电机,可选择采用分辫电刷。目的是以增加电刷内短路电流的方式来改善换向性能。对于单向旋转换向困难的电机,可选择采用组合电刷。即滑入边选择使用润滑性能好、成膜能力强的低电阻值石墨基电化石墨电刷,滑出边选择使用换向性能好的高电阻率的炭黑基电化石墨电刷。这样既易形成氧化膜,又对换向性能起到极大的改善作用。在滑出边也可采用碳纤维复合电刷,突出利用其灭弧能力强的特点,从而使电机的运行取得最佳效果。

碳刷更换
      1、碳刷磨损到一定程度要更换新的碳刷,碳刷最好一次全部更换,如果新旧混用,可能会出现电流分布不均匀的现象。对于大型机组,停机更换碳刷,势必影响生产,可以选择不停机,我们通常建议客户的做法是每次更换20%的碳刷(即每台电机的每个刷杆的20%),每次间隔时间为1-2周,待磨合再逐步更换其余碳刷,以保证机组的正常连续运行。
      2、为了使碳刷与换向器接触良好,新碳刷应该进行磨弧度,磨弧度一般在电机上进行。在碳刷与换向器之间放置一件细玻璃砂纸,在正常的弹簧压力下,沿电机旋转方向研磨碳刷,砂纸应该尽量粘紧换向器,直至碳刷弧面吻合,然后取下砂纸,用压缩空气吹净粉尘,再用软布擦拭干净。研磨碳刷不宜采用金刚砂纸,以防金刚砂颗粒嵌入换向器槽内,在电机运行时,擦伤碳刷和换向器表面。磨弧后,电机先20-30%以负荷运转数小时,使碳刷和换向器磨合,并建立均匀的氧化薄膜。再逐步提高电流至额定负荷。

功能特点
      碳刷它的作用主要是对金属磨擦的同时导电;它不象金属对金属磨擦导电时一样;金属对金属磨擦导电时;磨擦力可能会增大;同时交接的地方可能会烧结在一起;而碳刷则不会;因为碳和金属是两种不同的元素;它的用途多半都用在电动机上;型状是多种多样的;有方的有圆的等等。
      碳刷适用于各种电动机、发电机、轮轴机。具有较好的换向性能,使用寿命长。碳刷是用于电机的换向器或滑环上,作为导出导入电流的滑动接触体,它的导电,导热以及润滑性能良好,并具有一定的机械强度和换向性火花的本能。几乎所有的电机都使用碳刷,它是电机的重要组成部件。广泛适用于各种交直流发电机,同步电动机,电瓶直流电动机,吊车电机集电环,各型电焊机等等。
      随着科学技术的发展,电机的种类和使用的工况条件越来越多样化,因而需要有各种不同品级的电刷来满足这些要求,故电刷的种类也随着电机工业的发展而越来越多。

碳刷工作原理
      1、将外部电流(励磁电流)通过碳刷而加到转动的转子上(输入电流);
      2、将大轴上的静电荷经过碳刷引入大地(接地碳刷)(输出电流);
      3、将大轴(地)引至保护装置供转子接地保护及测量转子正负对地电压;
      4、改变电流方向(在整流子电机中,电刷还起着换向作用);
      除了感应式交流异步电动机没有外。其他的电机都有,只要转子有换向环的都有。
      发电的原理,是磁场切割导线后,在导线产生电流。发电机是采用让磁场旋转的方法切割导线的。旋转磁场是转子,被切割的导线是定子。
      为了让转子产生磁场,必须向转子的线圈输入厉磁电流。碳刷就是用来将厉磁发电机产生的厉磁电流送入转子线圈的。
