三相异步电动机线圈质量与电机温度升高的关系

编辑:西安西玛电机网络部  发布时间:2020-11-16 10:23:05  来源:西安电机厂
摘要:平绕磁极线圈的一般工艺:绕组辉光成型隔离包浸涂。可以说,线圈制造各工序的质量对线圈的温升有一定的影响。线圈生产质量对三相异步电动机温升的影响主要有以下几个方面。
三相异步电动机线圈质量与电机温度升高的关系

      温度上升是三相异步电动机的一个重要指标。可以说,电机的温升与线圈制造、嵌线、固定、浸没、测试等过程密切相关。这里只分析了线圈的产生对电机温升的影响。三相异步电动机各绕组磁极线圈的温升一直难以控制,西安西玛电机技术中心现以扁绕磁极线圈为例进行分析。

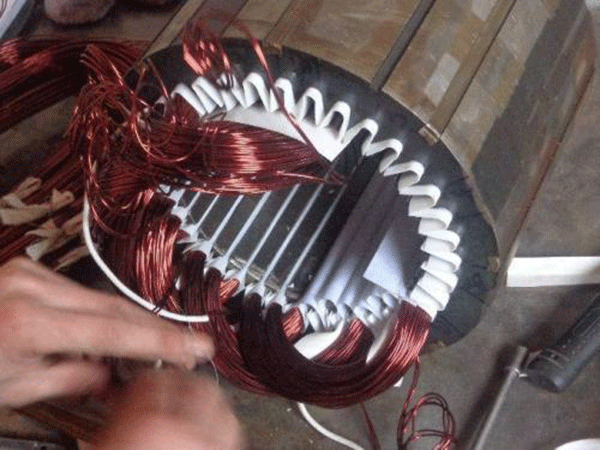

三相异步电动机线圈质量与电机温度升高的关系
      平绕磁极线圈的一般工艺:绕组辉光成型隔离包浸涂。可以说,线圈制造各工序的质量对线圈的温升有一定的影响。线圈生产质量对三相异步电动机温升的影响主要有以下几个方面:

      (1) 钢丝的机械性能不稳定。如果材料硬度过高,则绕线圈内框尺寸可能过大。

      西玛三相异步电动机线圈与铁芯之间存在间隙,影响线圈的散热。

      (2) 线圈在制造过程中产生的匝数不均匀或垂直度差,在立杆时会使铁芯与线圈之间产生气隙,不利于线圈散热。

      (3) 线圈的发光不好,导线中的张力没有完全消除,线圈匝间的不一致性趋于增加,电阻率增大。

      (4) 线圈底部线圈绝缘不严密,匝间绝缘未清洁干燥,匝间热压后线圈清洁度不符合影响绝缘材料与导线附着力的要求。

      (5) 绕线过程中线圈R角增厚,造成端匝间间隙过大,影响散热。

      (6) 线圈与底座接触的平面不平坦,在底座和线圈之间形成较大间隙,影响散热。

      由于这些因素的存在,三相异步电动机的线圈的温升可能更高。因此,西安西玛电机严格的工艺、完善和改进工艺手段是保证产品质量的重要措施。

      西安西玛电机生产的交流380V三相异步电动机主要有:Y系列/YR系列/YKK系列/JS系列/JR系列三相异步电动机,防护等级有IP23,IP44,IP54,IP55,三相异步电机种类齐全,欢迎选购。


关键词:三相异步电动机,线圈质量,电机温度升高
