西玛电机轴承定位端与自由端的选择策略
在
西安西玛电机厂选择轴承的定位端与自由端时,需根据电机类型、负载大小及被拖动设备对轴向窜动的具体要求来综合确定。以下是一个条理的指导原则:

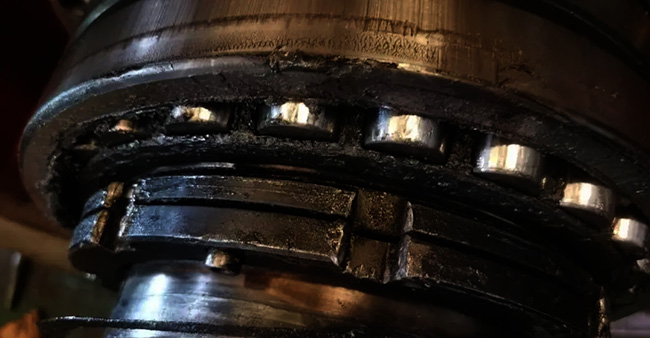

图为西安西玛高压电机损坏的轴承照片
一、无特定轴向要求的情况
无拖动设备限制:若电机独立运行或与被拖动设备脱开,定位端选择在轴伸端或非轴伸端均不影响其功能。
二、中小型电机及轴向窜动要求不严格的情况
中小型电机配置:对于负载较轻的中小型电机,常采用深沟球轴承,且多为两轴承结构。此时,为便于与设备对接,通常将轴伸端设为定位端,非轴伸端则为自由端。
三、重载电机及轴向窜动要求严格的情况
重载且轴向要求不严:
当电机负载较重但对轴向窜动控制要求不高时,可采用两轴承结构,轴伸端安装圆柱滚子轴承以满足重负载需求,作为自由端;非轴伸端则使用球轴承作为定位端。
重载且轴向要求严格:
对于既需承载大负载又需严格控制轴向窜动的情况,应采用三轴承结构。具体配置为:西玛电机轴伸端首先安装圆柱滚子轴承以承担主要负载,随后紧接一个球轴承用于轴向定位,确保无轴向位移;非轴伸端则配置一个球轴承作为自由端,根据需要也可选用圆柱滚子轴承,但主要满足一般负载下的运行。
在三轴承结构中,轴伸端的球轴承需固定安装,防止轴向移动,而在径向则保持间隙配合,以确保电机转子的灵活运转及径向配合的稳定性。同时,轴伸端的圆柱滚子轴承与非轴伸端轴承共同协作,控制电机转子的径向配合精度。
四、高压电机的特殊配置
高压电机标准配置:鉴于高压电机功率普遍较大,为了满足重载运行及严格的轴向窜动控制需求,大多采用三轴承结构作为标准配置。这种设计确保了电机在高压、大负载工况下的稳定运行及高精度控制。
综上所述,西安西玛电机轴承定位端与自由端的选择需综合考虑电机类型、负载特性及被拖动设备的具体需求,以实现最优的运行性能和寿命。
